Vilken effekt har ytfinishen hos kolvar och cylindrar på en axialkolvmotor?

Om du någonsin har stått nära en byggkran och lyft en stålbalk, eller sett en jordbrukstraktor driva genom leriga fält, har du sett axialkolvmotorer i arbete. Dessa anspråkslösa arbetshästar omvandlar hydraultrycket till den rotationskraft som håller tung utrustning i rörelse, och deras prestanda hänger på hundra små, exakta detaljer - ingen mer kritisk än ytfinishen på deras kolvar och cylindrar. Som en leverantör som förlitar sig på dessa komponenter för att leverera tillförlitliga, hållbara motorer för industrier som sträcker sig från jordbruk till materialhantering, har jag ägnat år åt att gräva i hur även de mest subtila variationerna i ytstruktur kan göra eller bryta en motors effektivitet, livslängd och övergripande prestanda. Idag vill jag dra tillbaka gardinen för det förhållandet och förklara varför denna ofta förbisedda faktor är så viktig för alla som är beroende av axialkolvmotorer.

Låt oss börja med en snabb uppfräschning om hur axialkolvmotorer fungerar, eftersom sammanhanget är viktigt. I kärnan har dessa motorer ett cylinderblock fodrat med flera kolvar som glider in och ut ur hål som skärs in i blocket. När trycksatt hydraulvätska pumpas in i dessa hål, trycker den kolvarna utåt mot en roterande spolplatta, vilket omvandlar den linjära rörelsen till roterande vridmoment. Kolvarna och cylinderhålen måste bilda en nästan perfekt tätning som är tillräckligt tät för att stoppa vätska från att läcka förbi, men tillräckligt jämna för att låta kolvarna glida fritt när motorn går. Den balansen mellan tätning och rörlighet styrs helt av ytfinishen på båda delarna.

Ytfinish hänvisar till de små, oregelbundna topparna och dalarna som finns kvar på en metallyta efter bearbetning, slipning, honing eller efterbehandling. Det handlar inte bara om att vara "len" - två ytor kan se lika släta ut för blotta ögat, utan har drastiskt olika mikroskopiska strukturer som förändrar allt om hur de interagerar. För kolvar och cylindrar i axialkolvmotorer är nyckelmåtten vanligtvis grovhetsmedelvärde (Ra, mätt i mikrometer), toppantal och riktningen för ytans slip- eller honinglinjer. Ett Ra-värde på 0,2 mikrometer, till exempel, är extremt jämnt, medan en Ra på 1,6 mikrometer är mer som en borstad metallfinish - båda används i hydrauliska komponenter, men av väldigt olika anledningar.

För det första är den mest omedelbara effekten på volymetrisk effektivitet. Volumetrisk verkningsgrad är hur mycket av hydraulvätskan som kommer in i motorn som faktiskt tar sig igenom för att producera vridmoment, jämfört med hur mycket som läcker förbi inre delar. Om ytan på en kolv eller cylinderborrning är för grov blir de små springorna mellan de två delarna ojämna. Högtryckshydraulikvätska sipprar in i de djupa dalarna på den grova ytan, vilket skapar en läckagebana mellan motorns högtryckssida och lågtrycksretursidan. Den läckan slösar energi, minskar vridmomentet och tvingar motorn att arbeta hårdare för att kompensera för den förlorade vätskan. Med tiden blir det läckaget värre när de grova topparna slits bort, vilket skapar ännu större luckor och en ond cirkel av minskande effektivitet.

På baksidan orsakar också en yta som är för slät problem. Vänta, det är inte en stavfel-perfektion kan vara ett fel här. Om ytan är polerad till en spegelliknande finish (Ra-värden under 0,05 mikrometer), finns det inte tillräckligt med mikroskopisk struktur för att hålla ett tunt lager hydraulolja mellan kolven och cylindern. Det leder till metall-till-metall-kontakt, snarare än det smorda gränsskiktet som ska separera de två delarna. Ingen smörjning innebär ökad friktion, värmeuppbyggnad och accelererat slitage på både kolven och cylindern. Tänk på det som att glida två glasbitar över varandra - de känns släta till en början, men utan någon olja mellan dem, griper de nästan omedelbart. För axialkolvmotorer innebär detta stopp driftstopp, dyra reparationer och till och med totalt motorfel.

Jag har sett detta utspela sig med motorer som vi har levererat för anläggningsutrustning. För några år sedan hade vi en kund som arbetade med ett vägskärningsprojekt som bad om en anpassad motor med en polerad kolvfinish, och trodde att den skulle vara mer hållbar. Inom tre månader greps deras motor mitt i projektet och lämnade dem fast med en halv mil av oavslutad väg. När vi tog isär den upptäckte vi att kolvarna och cylinderhålen hade brunnit bort från extrem friktion - allt eftersom den alltför släta ytan hade skalat bort smörjoljan. Sedan dess har vi justerat våra specifikationer och rekommenderat ett Ra-värde mellan 0,4 och 0,8 mikrometer för de flesta vanliga axialkolvmotorer, en sweet spot som balanserar läckmotstånd och smörjning.

Nästa, livslängd och slitagehastighet. Ytfinishen på kolvar och cylindrar påverkar direkt hur snabbt dessa delar slits över tiden, vilket är den enskilt största drivkraften för motorns livslängd. När ytorna är ordentligt bearbetade skapar de små dalarna små reservoarer för hydraulolja, vilket säkerställer att även under högt tryck finns det alltid ett tunt lager olja som separerar metalldelarna. Det minskar direktkontakt och friktion, så att kolvarna och cylindrarna glider mot varandra istället för att slipa. Ytans toppar, när de kontrolleras noggrant, slits också in gradvis istället för att bryta av i bitar. Om finishen är för grov kan höga toppar haka på varandra när kolven rör sig, vilket orsakar mikrorepor som snabbt förvandlas till djupa skåror. Om den är för slät, som vi såg med väghyveln, finns det ingen buffert mot friktion, vilket leder till limförslitning där metallpartiklar från kolven fastnar i cylindern och vice versa.

En annan mindre omtalad faktor är buller och vibrationer. Axiella kolvmotorer som vibrerar för mycket gör inte bara föraren obekväm, utan lägger också extra belastning på motorns inre komponenter, vilket leder till snabbare fel. En dålig ytfinish kan skapa ojämna kolvrörelser när de glider in och ut ur cylinderhålen, vilket orsakar små, upprepade stötar som övergår i vibrationer. En välbearbetad yta, däremot, ger konsekvent, mjuk rörelse för varje kolv, vilket minskar vibrationsnivåerna med upp till 20 % i vissa fall. För utrustning som används i stadsområden, där bullerreglerna är snäva, är detta inte bara en kvalitetsfråga - det handlar om att uppfylla kraven.

Miljöförhållanden förändrar också hur ytfinish påverkar prestandan. För motorer som används i extrema miljöer som gruvutrustning som arbetar under dammiga, höga temperaturer eller jordbruksutrustning som är utsatt för lera och skräp – blir ytfinishen ännu mer kritisk. Grova ytor är mer benägna att fånga smuts och skräp, som fungerar som små slipmedel som repar kolven och cylinderhålen varje gång motorn går. I dammiga gruvor har vi upptäckt att motorer med en något grövre finish (Ra runt 0,8 mikrometer) håller smörjningen bättre och stöter bort små smutspartiklar mer effektivt än alltför släta eller alltför polerade ytor. Det är därför vi skräddarsyr våra ytbehandlingsspecifikationer baserat på slutapplikationen, inte bara en helhetslösning.

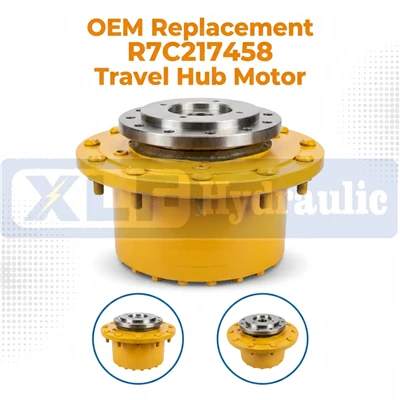

Låt oss nu koppla detta till riktiga motorer som vi levererar, för jag vet att våra kunder bryr sig om påtagliga resultat. Till exempelIngersoll Rand PRO PAC70 SD-70d Torque Hub R7c217458 Drivmotorhar kolvar och cylindrar färdiga till en Ra på 0,6 mikrometer, optimerad för applikationer med högt vridmoment i tung konstruktion. Vi testade den här motorn i belastningstester på vår anläggning, och den bibehöll 92 % volymetrisk effektivitet efter 1 000 timmars kontinuerlig drift – något som vi direkt tillskriver dess precisa ytfinish. På samma sättABG Volvo Gearbox ReducerSet 80615008som används i vägbeläggare har en skräddarsydd cylinderborrning som minskar läckage i högtrycksscenarier med kontinuerlig användning, vilket gör den idealisk för 12-timmars arbetsdagar.

För applikationer med låg hastighet och högt vridmoment som självgående blandareMP125 Gerotor Hydraulmotor - Lågt varvtal Högt vridmoment för självgående blandare | CEanvänder en modifierad ytfinish som balanserar slitstyrka och vridmoment. Blandare körs med låga hastigheter under konstant tung belastning, så deras kolvar måste glida smidigt utan att läcka, och deras finish är kalibrerad för att hantera start-stopp-rörelsen som är vanlig vid blandningsoperationer. Även våra mindre motorer, somBMK2-315-WE-G-SU Hydraulmotor ASSY 315cc | Hjulmonterad fläns, 31,75 mm axeldesignad för hjuldrift, få samma noggranna efterbehandling process-mindre motorer har ofta snävare toleranser, så deras ytfinish är ännu mer exakt för att undvika för tidigt slitage.

När det gäller ersättnings- eller eftermarknadsmotorer, som112-1206-006 Eaton Charlynn 500cc splined axel hydraulisk motor, rekommenderar vi ofta att matcha originalutrustningens ytfinish om du byter ut en sliten motor. Ett vanligt misstag vi ser är att kunder köper en generisk ersättningsmotor som har en dålig ytfinish, vilket leder till snabbare haverier än originalet. Att ta sig tid att kontrollera Ra-värdet och ytstrukturen säkerställer att ersättningsmotorn fungerar lika bra som originalet, vilket sparar pengar på reparationer och stillestånd.

Så, hur får vi ytfinishen rätt på vår anläggning? Det är en flerstegsprocess som börjar med att bearbeta cylinderblocket och kolvarna till toleranser på mikronnivå, för att sedan gå över till honing, en process som använder slipande stenar för att skapa en enhetlig, kontrollerad textur. Vi har inte bråttom att denna stegslipning tar flera timmar per del, eftersom även en liten variation i tryck eller hastighet kan kasta av sig ytstrukturen. Efter slipning gör vi ett mikropoleringssteg för att ta bort eventuella vassa toppar, men vi lämnar tillräckligt med daltextur för att hålla olja. Vi inspekterar också varje del med en ytprofilometer, ett verktyg som kartlägger den mikroskopiska strukturen för att säkerställa att den uppfyller våra exakta specifikationer, innan delarna sätts i montering.

När man ser framåt, eftersom industrier som bygg och lantbruk kräver effektivare och mer hållbar utrustning, kommer ytfinishen bara att bli viktigare. Ny teknik som lasertexturering gör att vi kan skapa anpassade ytmönster som ytterligare minskar friktion och slitage, skräddarsydda för specifika applikationer. Till exempel testar vi en ny laserstrukturerad finish för gruvmotorer som har små, riktade spår för att trycka bort skräp och förbättra oljeretention, vilket kan förlänga motorns livslängd med 30 % i dammiga förhållanden.

I slutet av dagen består axialkolvmotorer av tusentals små, exakta delar, och ingen av dem fungerar isolerat. Ytfinishen på kolvar och cylindrar är ett utmärkt exempel på hur en till synes mindre detalj kan ha en enorm inverkan på prestanda, effektivitet och livslängd. Det handlar inte bara om att bearbeta en del - det handlar om att konstruera varje yta för att göra exakt vad den behöver göra, för det specifika jobb den ska göra.

Om du är på marknaden för en axialkolvmotor, eller om du har problem med prestanda med din nuvarande motor, hjälper vi gärna till. Vårt team har många års erfarenhet av att arbeta med applikationer inom olika branscher, och vi kan rekommendera rätt motor, ytfinish och specifikationer för att möta dina behov. Oavsett om du behöver en motor för en byggkran, en gårdsblandare eller en vägläggare, har vi expertis och utbud av motorer, inklusive Ingersoll Rand PRO PAC70 SD-70d Torque Hub R7c217458 Drivmotor, ABG Volvo växellåda ReducerSet 80615008, för Hydraulic hög tormotor Gerotor, MP125 Självgående blandare | CE, BMK2-315-WE-G-SU Hydraulmotor ASSY 315cc | Hjulmonterad fläns, 31,75 mm axel och 112-1206-006 Eaton Charlynn 500cc hydraulisk splinesaxel - för att få jobbet gjort rätt. Kontakta vårt team för att diskutera dina krav och hitta den perfekta motorn för din verksamhet.

Referenser

1. Hydraulic Fluid Power: Fundamentals and Applications, 3:e upplagan, American Society of Mechanical Engineers (ASME), 2019.
2. Ytbehandlingseffekter på slitage och effektivitet hos axiella kolvpumpar, Journal of Hydraulic Component and Systems, Vol. 12, nr 3, 2021.
3. Tribology of Hydraulic Components: Friction, Wear, and Lubrication, Tribology International, Vol. 145, 2020.
4. Axialkolvmotorprestandaoptimering genom ytstrukturkontroll, International Journal of Fluid Power, Vol. 18, nr 2, 2017.
5. Miljöeffekter på hydrauliska komponenters ytfinish och livslängd, Construction Equipment Technology Conference Proceedings, 2022.
